Opis
Napędy obrotowe pneumatyczne zostały wykonane w sposób umożliwiający zastosowanie ich w szerokim zakresie aplikacji przemysłowych. Przede wszystkim w procesach automatyzacji uruchamiania elementów armatury przemysłowej z kątem nastawnym 90° takich jak przepustnice czy zawory kulowe dwu i trzy drożne. Mogą być również stosowane w aplikacjach wymagających ruchu obrotowego 180°. Napędy obrotowe są stosowane jako napędy regulacyjne bądź na zasadzie otwórz/zamknij.

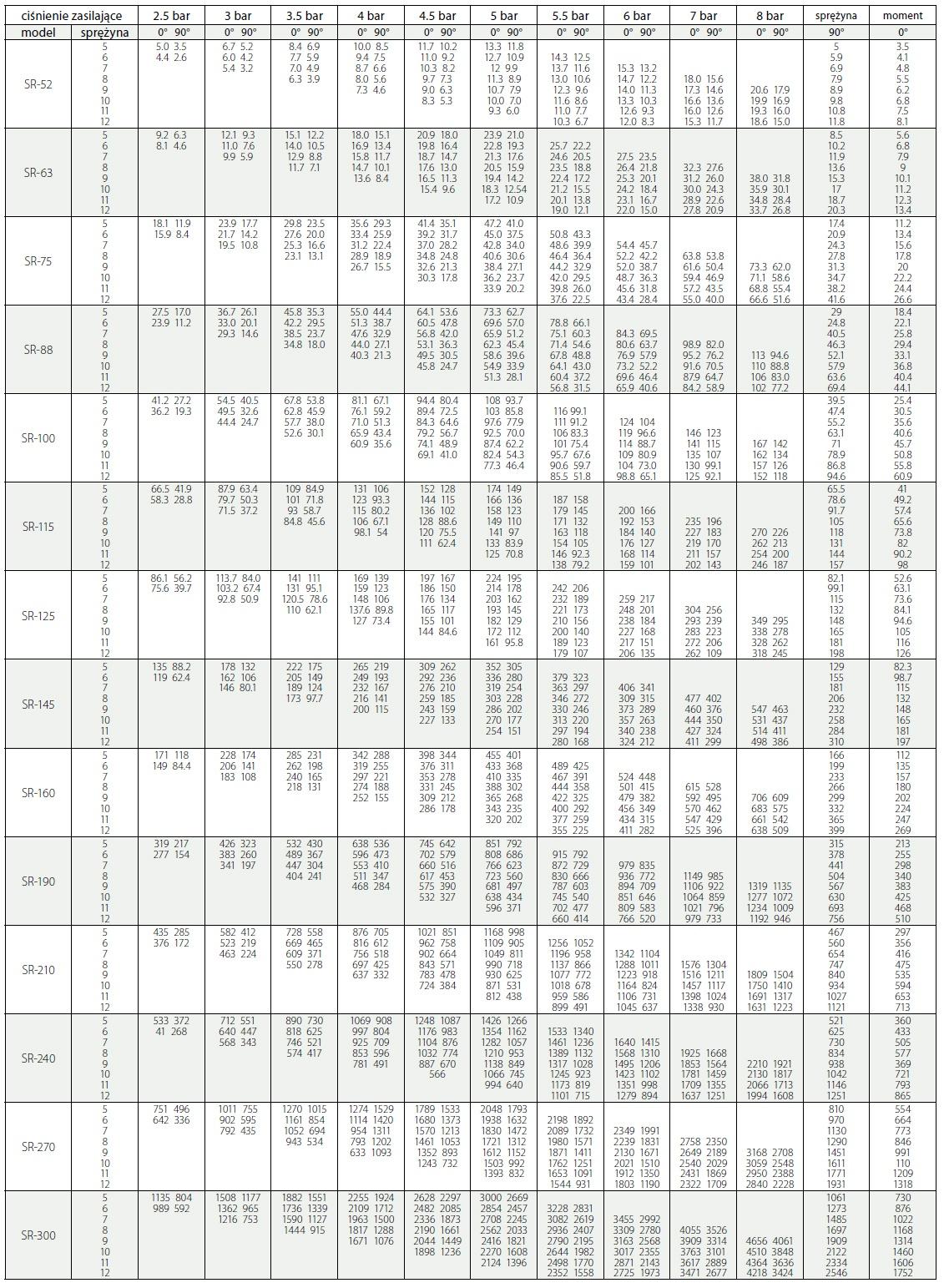

W wersji napędu podwójnego działania element armatury jest uruchamiany poprzez zasilanie napędu sprężonym powietrzem.
W wersji napędu pojedynczego działania występują dwie opcje: sprężyna otwiera bądź zamyka.
W sytuacji zaniku zasilania sprężonym powietrzem położenie napędu powraca do bezpiecznej pozycji.
Schemat budowy napędu obrotowego
| 1 | pokrywa |
| 2 | pokrywa |
| 3 | obudowa |
| 4 | tok |
| 5 | wał załączający |
| 6 | łożysko |
| 7 | pierścień typu oring |
| 8 | pierścień typu oring |
| 9 | pierścień typu oring |
| 10 | pierścień typu oring |
| 11 | pierścień typu oring |
| 12 | śruba |
| 13 | taśma prowadnicza tłoka |
| 14 | pierścień typu oring |
| 15 | pierścień typu oring |
| 16 | taśma prowadnicza tłoka |
| 17 | pierścień typu oring |
| 18 | pierścień typu oring |
| 19 | pierśień typu oring |
| 20 | śruba |
| 21 | śruba |
| 22 | podkładka |
| 23 | podkładka |
| 24 | śruba |
| 25 | tuleja |
| 26 | spężyna |
| 27 | główka wału |
| 28 | śruba |
