Opis

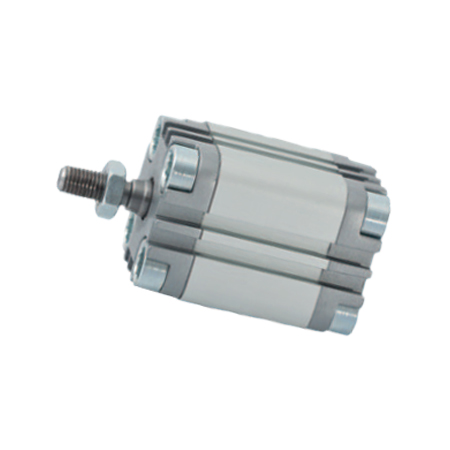

Siłowniki serii TDV o średnicach 20, 25, 32, 40, 50, 63, 80, 100 mm zostały zaprojektowane zgodnie z normą UNITOP. Profil aluminiowy zapewnia dużą estetykę wyrobu, a odpowiednie rowki usytuowane na trzech bokach profilu umożliwiają bardzo wygodny, bezpośredni montaż czujników bezdotykowych położenia tłoka serii CS. Czujniki te są całkowicie schowane w profilu.
Osiem śrub ściągających usytuowanych wewnątrz głowic zapewnia bardzo pewne połączenie głowic siłownika z korpusem. Kompaktowa budowa umożliwia ich zabudowę w bardzo ograniczonych przestrzeniach.
Dodatkowo wbudowane są elementy amortyzacji mechanicznej, której podstawowym celem jest zmniejszenie hałaśliwości wywołanej uderzeniami tłoka w głowice.
Dane techniczne
| Rodzaj konstrukcji |
ze śrubami ściągającymi |
| Działanie |
pojedynczego i podwójnego działania |
| Materiały |
profil i głowice – aluminium,
tłoczysko – stal nierdzewna lub stal chromowana
uszczelki – poliuretan/NBR |
| Rodzaj montażu |
z przednim lub tylnym kołnierzem, na widełkach, na łapach lub z uchwytem wahliwym |
| Zakres skoków |
φ 20 ÷ 63 do 200 mm
φ 80 ÷ 100 do 400 mm |
| Zakres temperatur |
0°C ÷ 80°C (dla suchego powietrza -20°C) |
| Wykonanie specjalne |
dla trudnych warunków pracy lub agresywnego otoczenia |
| Zakres ciśnień |
1 ÷ 10 bar |
| Prędkość |
10 ÷ 1000 mm/s (bez obciążenia) |
| Czynnik roboczy |
powietrze filtrowane, bez smarowania* |
*Jeśli prowadzone jest smarowanie powietrza, zalecany jest olej ISOVG32 (raz rozpoczęty proces smarowania musi być kontynuowany do końca eksploatacji)
